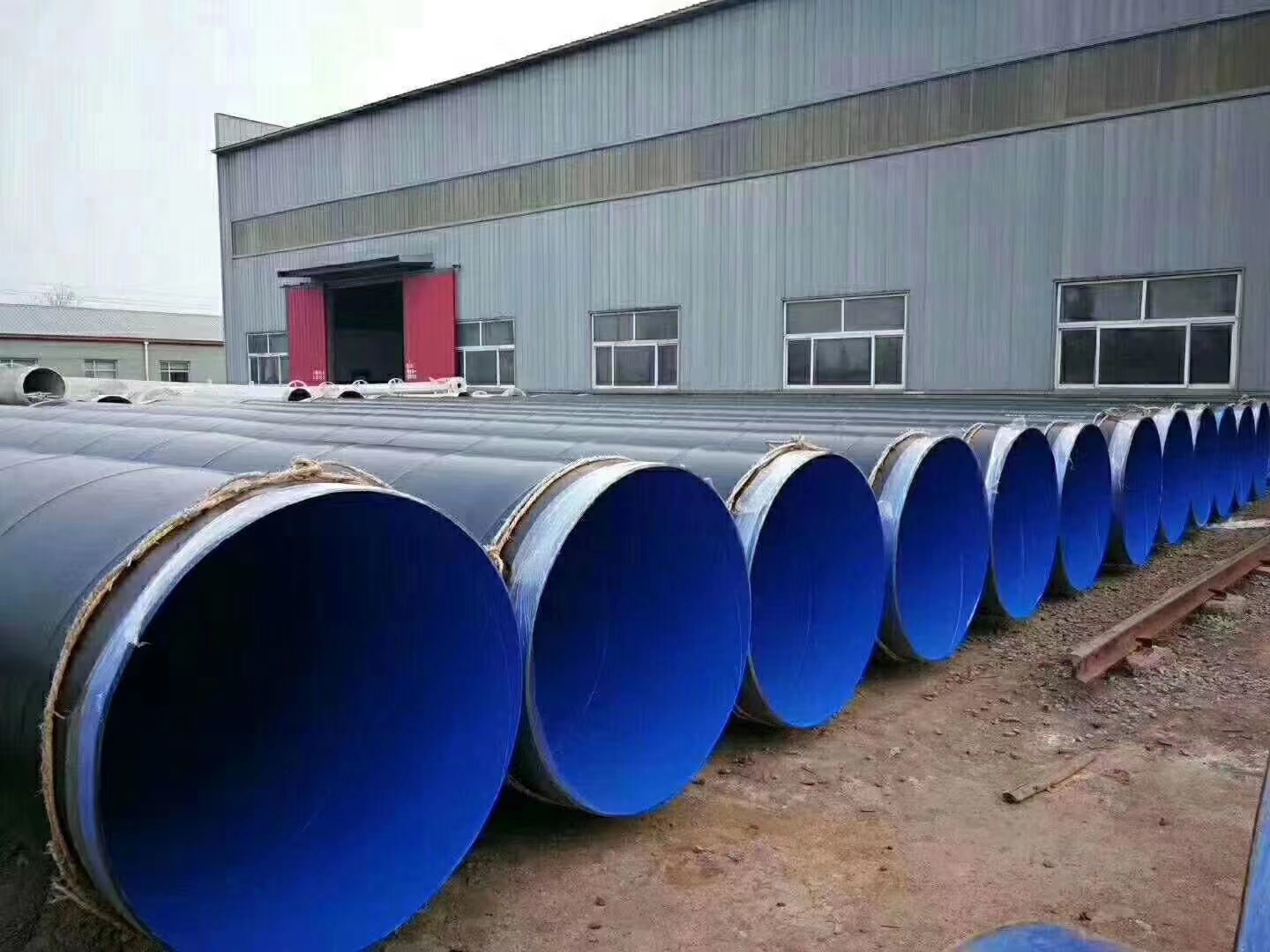

DN500螺旋缝埋弧焊钢管

  • 产品分类:工程案例
  • 发布时间:2023-08-24
  • 浏览次数:
微信二维码

联系电话

15703170555

产品详情

江门DN500螺旋缝埋弧焊钢管,焦作DN500螺旋缝埋弧焊钢管,揭阳DN500螺旋缝埋弧焊钢管,金昌DN500螺旋缝埋弧焊钢管,金华DN500螺旋缝埋弧焊钢管,锦州DN500螺旋缝埋弧焊钢管,晋城DN500螺旋缝埋弧焊钢管,晋中DN500螺旋缝埋弧焊钢管,荆门DN500螺旋缝埋弧焊钢管,荆州DN500螺旋缝埋弧焊钢管,景德镇DN500螺旋缝埋弧焊钢管,九江DN500螺旋缝埋弧焊钢管,酒泉DN500螺旋缝埋弧焊钢管


GB/T9711.1-2008国家螺旋管,石油天然气工业输送钢管,A级。
一般低压流体输送用螺旋缝高频焊钢管(SY5039-2000)是以热轧钢带卷作管坯,经常温螺旋成型,采用高频搭接焊法焊接用于一般低压流体输送用螺旋缝高频焊钢管。
桩用螺旋焊缝钢管(SY5040-2000)是以热轧钢带卷作管坯,经常温螺旋成型,采用双面埋弧焊接或高频焊接制成的,用于土木建筑结构、码头、桥梁等基础桩用钢管。
螺旋钢管生产工艺

 螺旋钢管是以带钢卷板为原材料,经常温挤压成型,以自动双丝双面埋弧焊工艺焊接而成的螺旋缝钢管.

(1)原材料即带钢卷,焊丝,焊剂。在投入前都要经过严格的理化检验。
(2)带钢头尾对接,采用单丝或双丝埋弧焊接,在卷成钢管后采用自动埋弧焊补焊。
(3)成型前,带钢经过矫平、剪边、刨边,表面清理输送和予弯边处理。
(4)采用电接点压力表控制输送机两边压下油缸的压力,确保了带钢的平稳输送。
(5)采用外控或内控辊式成型。
(6)采用焊缝间隙控制装置来保证焊缝间隙满足焊接要求,管径,错边量和焊缝间隙都得到严格的控制。
(7)内焊和外焊均采用美国林肯电焊机进行单丝或双丝埋弧焊接,从而获得稳定的焊接质量。
(8)焊完的焊缝均经过在线连续超声波自动伤仪检查,保证了100%的螺旋焊缝的无损检测覆盖率。若有缺陷,自动报警并喷涂标记,生产工人依此随时调整工艺参数,及时消除缺陷。
(9)采用空气等离子切割机将钢管切成单根。
(10)切成单根钢管后,每批钢管都要进行严格的首检制度,检查焊缝的力学性能,化学成份,溶合状况,钢管表面质量以及经过无损探伤检验,确保制管工艺合格后,才能正式投入生产。
(11)焊缝上有连续声波探伤标记的部位,经过手动超声波和X射线复查,如确有缺陷,经过修补后,再次经过无损检验,直到确认缺陷已经消除。
(12)带钢对焊焊缝及与螺旋焊缝相交的丁型接头的所在管,全部经过X射线电视或拍片检查。
(13)每根钢管经过静水压试验,压力采用径向密封。试验压力和时间都由钢管水压微机检测装置严格控制。试验参数自动打印记录。
(14)管端机械加工,使端面垂直度,坡口角和钝边得到准确控制。

螺旋钢管将带钢送入焊管机组,经多道轧辊滚压,带钢逐渐卷起,形成有开口间隙的圆形管坯,调整挤压辊的压下量,使焊缝间隙控制在1~3mm,并使焊口两端齐平。
1.如间隙过大,则造成邻近效应减少,涡流热量不足,焊缝晶间接合不良而产生未熔合或开裂。
2.如间隙过小则造成邻近效应增大,焊接热量过大,造成焊缝烧损;或者焊缝经挤压、滚压后形成深坑,影响焊缝表面质量。
将管坯的两个边缘加热到焊接温度后,在挤压辊的挤压下,形成共同的金属晶粒互相渗透、结晶,最终形成牢固的焊缝。螺旋钢管若挤压力过小,形成共同晶体的数量就小,焊缝金属强度下降,受力后会产生开裂;如果挤压力过大,将会使熔融状态的金属被挤出焊缝,不但降低了焊缝强度,而且会产生大量的内外毛刺,甚至造成焊接搭缝等缺陷。
工艺特点
螺旋钢管主要工艺特点:
a. 成型过程中,钢板变形均匀,残余应力小,表面不产生划伤。加工的螺旋钢管在直径和壁厚的尺寸规格范围上有更大的灵活性,尤其在生产高钢级厚壁管,特别是中小口径厚壁管方面具有其他工艺无法比拟的优势, 可满足用户在螺旋钢管规格方面更多的要求。
b. 采用先进的双面埋弧焊的工艺,可在最佳位置实现焊接,不易出现错边、焊偏和未焊透等缺陷,容易控制焊接质量。
c. 对钢管进行100%的质量检查,使钢管生产的全过程均在有效的检测、监控之下,有效地保证了产品质量。
d. 整条生产线的全部设备具备与计算机数据采集系统联网的功能,实现数据即时传输,由中央控制室对生产过程中的技术参数。
  螺旋钢(焊)管术语—偏差和公差

      A、 偏差:在生产过程中,由于实际尺寸难于达到公称尺寸要求,即往往大约或小于公称尺寸,所以标准中规定了实际尺寸于公称尺寸之间允许有一差值。差值为正值的叫正偏差,差值为负值的叫负偏差。

      B、公差:标准中规则的正、负偏差值绝对值之和叫做公差,亦叫“公差带”。
        偏差是有方向性的,即以“正”或“负”表示;
        公差是没有方向性的,因此,把偏差值称为“正公差”

      螺旋钢(焊)管术语—屈服点

      屈服点(σs)具有屈服现象的金属材料,试样在拉伸过程中力不增加(保持恒定)仍能继续伸长时的应力,称屈服点。若力发生下降时,则应区分上下屈服点。

      屈服点的单位为N/mm2(MPa)。

      上屈服点(σsu):试样发生屈服而力首次下降前的最大应力;下屈服点(σsl):当不计初始瞬时效应时,屈服阶段中的最小应力。

      屈服点的计算公式为: 式中:Fs--试样拉伸过程中屈服力(恒定)N(牛顿); So--试样原始横截面积mm2
 螺旋钢管静水压试验:螺旋钢管应进行静水压试验,且在试验过程中螺旋钢管管体不应渗漏。螺旋钢管静水压试验作用1.能够使螺旋钢管缺陷尽可能多的暴露。2.清楚螺旋钢管成型或焊接生产中的残余应力。

螺旋钢管试验压力P=2ST/D  S:环向应力,T:螺旋钢管壁厚,D:螺旋钢管外径。



聚氨酯保温钢管规格表

DN20聚氨酯保温钢管DN25聚氨酯保温钢管DN40聚氨酯保温钢管DN50聚氨酯保温钢管DN60聚氨酯保温钢管DN70聚氨酯保温钢管DN80聚氨酯保温钢管DN100聚氨酯保温钢管DN125聚氨酯保温钢管DN150聚氨酯保温钢管DN165聚氨酯保温钢管DN200聚氨酯保温钢管DN250聚氨酯保温钢管DN300聚氨酯保温钢管DN350聚氨酯保温钢管DN400聚氨酯保温钢管DN450聚氨酯保温钢管DN500聚氨酯保温钢管DN600聚氨酯保温钢管,DN700聚氨酯保温钢管DN800聚氨酯保温钢管DN900聚氨酯保温钢管DN1000聚氨酯保温钢管DN1200聚氨酯保温钢管DN1400聚氨酯保温钢管

国圻管道螺旋钢管等钢材产品规格型号

防腐螺旋钢管分类: 防腐螺旋钢管| 219*6防腐螺旋钢管| 273*7防腐螺旋钢管| 325*8防腐螺旋钢管| 377*8防腐螺旋钢管| 406*8防腐螺旋钢管| 426*8防腐螺旋钢管| 478*8防腐螺旋钢管| 508*10防腐螺旋钢管| 529*8防腐螺旋钢管| 610*10防腐螺旋钢管| 630*10防腐螺旋钢管| 720*10防腐螺旋钢管| 820*10防腐螺旋钢管| 920*12防腐螺旋钢管| 1020*12防腐螺旋钢管| 1220*12防腐螺旋钢管| 1420*146防腐螺旋钢管| 1620*16防腐螺旋钢管| 1820*18防腐螺旋钢管| 2020*20防腐螺旋钢管| 3020*25防腐螺旋钢管|

3pe防腐钢管型号分类: 3pe防腐螺旋钢管| 219*63pe防腐螺旋钢管| 273*73pe防腐螺旋钢管| 325*83pe防腐螺旋钢管| 377*83pe防腐螺旋钢管| 406*83pe防腐螺旋钢管| 426*83pe防腐螺旋钢管| 478*83pe防腐螺旋钢管| 508*103pe防腐螺旋钢管| 529*83pe防腐螺旋钢管| 610*103pe防腐螺旋钢管| 630*103pe防腐螺旋钢管| 720*103pe防腐螺旋钢管| 820*103pe防腐螺旋钢管| 920*123pe防腐螺旋钢管| 1020*123pe防腐螺旋钢管| 1220*123pe防腐螺旋钢管| 1420*1463pe防腐螺旋钢管| 1620*163pe防腐螺旋钢管| 1820*183pe防腐螺旋钢管| 2020*203pe防腐螺旋钢管| 3020*253pe防腐螺旋钢管|

环氧煤沥青防腐钢管型号分类 : 环氧煤沥青防腐螺旋钢管| 219*6环氧煤沥青防腐螺旋钢管| 273*7环氧煤沥青防腐螺旋钢管| 325*8环氧煤沥青防腐螺旋钢管| 377*8环氧煤沥青防腐螺旋钢管| 406*8环氧煤沥青防腐螺旋钢管| 426*8环氧煤沥青防腐螺旋钢管| 478*8环氧煤沥青防腐螺旋钢管| 508*10环氧煤沥青防腐螺旋钢管| 529*8环氧煤沥青防腐螺旋钢管| 610*10环氧煤沥青防腐螺旋钢管| 630*10环氧煤沥青防腐螺旋钢管| 720*10环氧煤沥青防腐螺旋钢管| 820*10环氧煤沥青防腐螺旋钢管| 920*12环氧煤沥青防腐螺旋钢管| 1020*12环氧煤沥青防腐螺旋钢管| 1220*12环氧煤沥青防腐螺旋钢管| 1420*146环氧煤沥青防腐螺旋钢管| 1620*16环氧煤沥青防腐螺旋钢管| 1820*18环氧煤沥青防腐螺旋钢管| 2020*20环氧煤沥青防腐螺旋钢管| 3020*25环氧煤沥青防腐螺旋钢管|

tpep防腐钢管型号分类: tpep防腐螺旋钢管| 219*6tpep防腐螺旋钢管| 273*7tpep防腐螺旋钢管| 325*8tpep防腐螺旋钢管| 377*8tpep防腐螺旋钢管| 406*8tpep防腐螺旋钢管| 426*8tpep防腐螺旋钢管| 478*8tpep防腐螺旋钢管| 508*10tpep防腐螺旋钢管| 529*8tpep防腐螺旋钢管| 610*10tpep防腐螺旋钢管| 630*10tpep防腐螺旋钢管| 720*10tpep防腐螺旋钢管| 820*10tpep防腐螺旋钢管| 920*12tpep防腐螺旋钢管| 1020*12tpep防腐螺旋钢管| 1220*12tpep防腐螺旋钢管| 1420*146tpep防腐螺旋钢管| 1620*16tpep防腐螺旋钢管| 1820*18tpep防腐螺旋钢管| 2020*20tpep防腐螺旋钢管| 3020*25tpep防腐螺旋钢管|
涂塑钢管型号分类 : 涂塑螺旋钢管| 219*6涂塑螺旋钢管| 273*7涂塑螺旋钢管| 325*8涂塑螺旋钢管| 377*8涂塑螺旋钢管| 406*8涂塑螺旋钢管| 426*8涂塑螺旋钢管| 478*8涂塑螺旋钢管| 508*10涂塑螺旋钢管| 529*8涂塑螺旋钢管| 610*10涂塑螺旋钢管| 630*10涂塑螺旋钢管| 720*10涂塑螺旋钢管| 820*10涂塑螺旋钢管| 920*12涂塑螺旋钢管| 1020*12涂塑螺旋钢管| 1220*12涂塑螺旋钢管| 1420*146涂塑螺旋钢管| 1620*16涂塑螺旋钢管| 1820*18涂塑螺旋钢管| 2020*20涂塑螺旋钢管| 3020*25涂塑螺旋钢管|
